配線槽變徑接頭
發表于:2018-04-22 11:14 分享至:
        配線槽被廣泛應用于家庭生活和工業生產的布線過程,配線槽在布線過程中需要根據現場情況進行線槽之間,傳統的配線槽之間連接施工極為繁瑣費事,拆卸施工時極不方便且易損壞配線槽及配件。
行業急需一種可快速實現不同規格配線槽與配線槽之間安裝和拆卸的連接裝置。

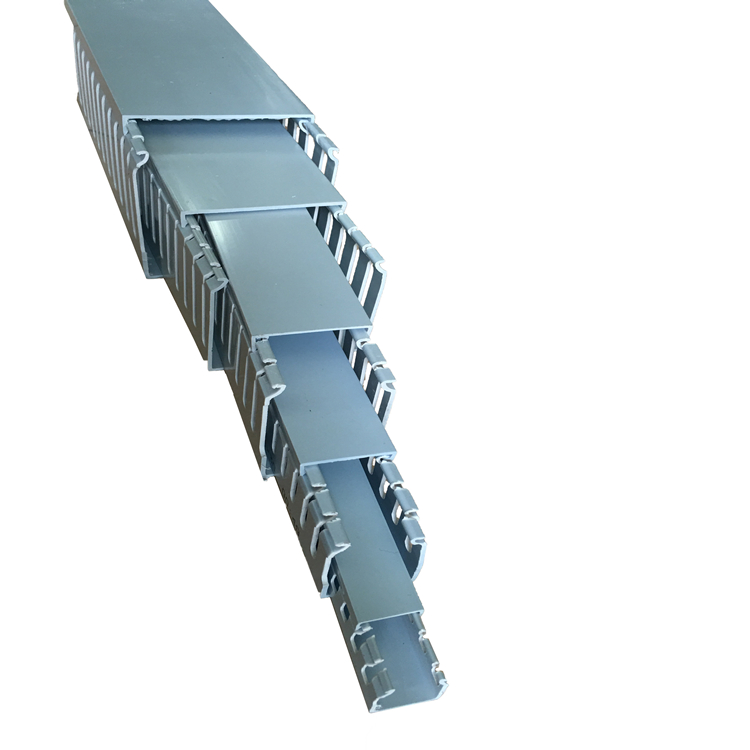

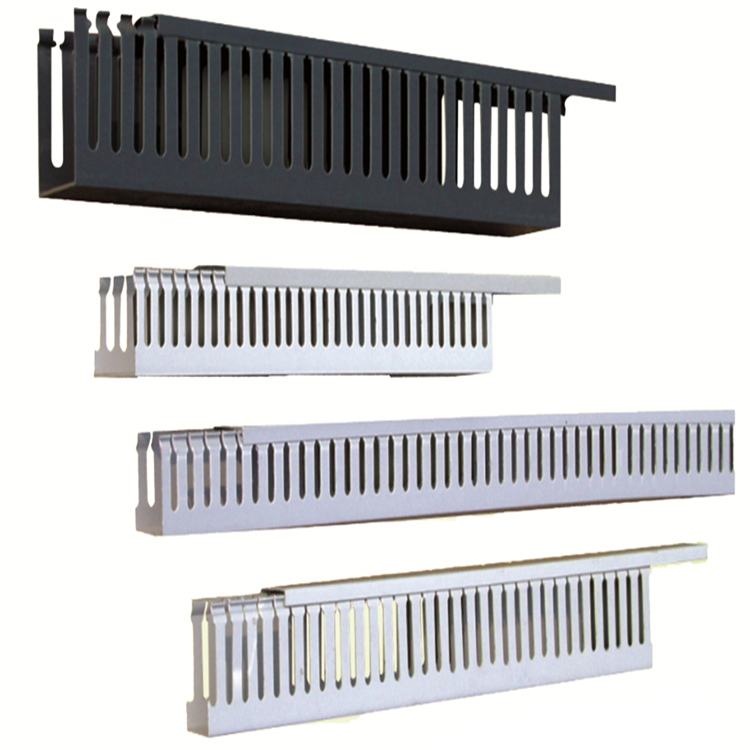

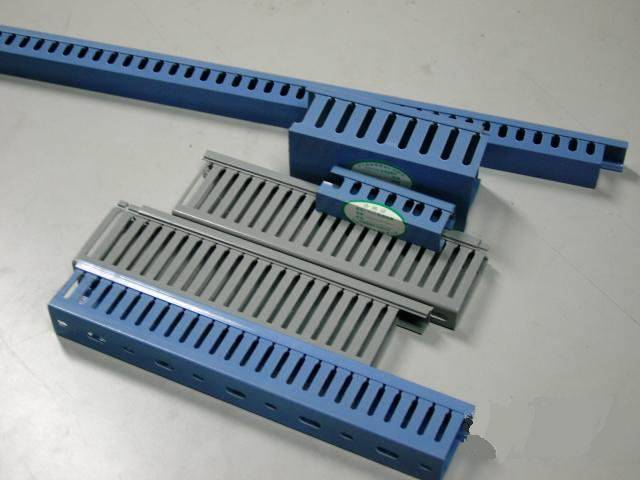

配線槽
技術方案
        一種配線槽變徑接頭,配線槽變徑接頭包括變徑緊固體和線槽連接體,變徑緊固體為矩形,變徑緊固體設有左右對稱的線槽孔,矩形孔外側設有至少兩個與相對大規格的配線槽配合使用的固定孔,線槽孔的一側與線槽連接體相連,線槽連接體橫截面為U形,線槽連接體U形底部設有至少兩個內絲孔,線槽連接體插接在小規格配線槽內并通過螺釘與相對小規格的配線槽內表面相連。
        變徑緊固體包括連接板、弧形連接部和固定板,連接板設有左右對稱的矩形孔,連接板的矩形孔向線槽連接體側凹陷形成弧形連接部,矩形孔左右兩側弧形連接部分別向連接板Y軸中心線方向延伸形成固定板,兩個固定板左右兩側與弧形連接部上下兩側之間形成線槽孔。

線槽孔左右兩側的連接板上對稱設有兩個前后通透的固定孔。
線槽孔下方的連接板Y軸中心線上設有1個前后通透的固定孔。
線槽連接體包括兩個側板、一個底板和兩個彎板,兩個側板對稱設在底板兩側并與底板垂直相連,兩個彎板分別與兩個側邊接近變徑緊固體的側外側垂直相連,底板設有至少兩個內絲孔。
線槽連接體的彎板與變徑緊固體的固定板相連,線槽連接體的兩個側板外側面之間的距離小于等于線槽孔的寬度。
線槽連接體的彎板設在連接板、弧形連接部和固定板形成的凹陷部位且與固定板相連,線槽連接體的高度小于線槽孔的高度。
內絲孔圓周設有環形凸起,環形凸起內圓直徑大于連接內絲孔的螺釘頭的最大直徑或螺釘頭的外圓直徑。
環形凸起的橫截面為弧形。
環形凸起的最高點與底板的距離范圍為2mm?6mm。
新型配線槽變徑接頭優勢
        結構簡單、安裝方便,能夠快速實現不同規格配線槽與配線槽之間安裝和拆卸,環形凸起能夠防止線纜在配線槽變徑接頭槽內晃動移位。
